مقارنة هوائيات الرادار من نوع البوق والعدسة والإسقاط وتطهير الهواء للخزانات والصوامع المتربة والمليئة بالبخار والمتكثفة — احصل على هوائي الرادار المناسب من WELK.
هوائي جهاز إرسال مستوى الرادار هو الفتحة المادية التي تطلق وتستقبل إشارة الميكروويف التي يستخدمها جهاز إرسال المستوى لقياس المسافة إلى سطح المنتج. في مقياس مستوى الرادار الحديث بتردد 80 جيجاهرتز FMCW (الموجة المستمرة المعدلة التردد)، يحدد الهوائي مدى تركيز الحزمة، وكمية الطاقة التي تصل إلى الهدف، وكيفية تعامل الجهاز مع الغبار والبخار والتكثف والتراكمات — ولهذا السبب يمكن لنفس الإلكترونيات تحقيق دقة ±2 مم ونطاق قياس يصل إلى 120 مترًا في تركيب واحد وتفشل في آخر. الهوائي ليس ملحقًا؛ إنه المكون الأكثر تأثيرًا في حلقة القياس. يقارن هذا الدليل أربع عائلات من الهوائيات المستخدمة في أجهزة إرسال مستوى الرادار الصناعية — البوق، والعدسة، والقضيب/القطرة، وأنواع التطهير بالهواء — ويشرح كيفية اختيار النوع المناسب للخزانات والصوامع في مصانع الكيماويات والأسمنت والمياه والأغذية. للحصول على نظرة أقرب على ما يمكن أن تقيسه أجهزة 80 جيجاهرتز الحديثة فعليًا، يشرح مهندسونا قصة الدقة بالتفصيل في مدى دقة مقياس مستوى الرادار بتردد 80 جيجاهرتز.
جهازا إرسال بإلكترونيات متطابقة وبرامج متطابقة سيقيسان بشكل مختلف تمامًا إذا اختلفت هوائياتهما. يتحكم الهوائي في ثلاثة أشياء تحدد ما إذا كانت قراءة المستوى مستقرة وقابلة للتكرار وجديرة بالثقة.
تركيز الإشارة. تنتشر طاقة الرادار عند مغادرتها الهوائي، وزاوية هذا الانتشار — زاوية الحزمة — يتم تحديدها بالكامل تقريبًا بواسطة حجم الفتحة بالنسبة إلى الطول الموجي. عند 80 جيجاهرتز، يبلغ الطول الموجي 3.75 مم فقط، لذا يمكن لهوائي صغير إنتاج حزمة ضيقة كانت رادارات 6 جيجاهرتز و26 جيجاهرتز الأقدم تحتاج إلى بوق أكبر بكثير لتحقيقها. تحافظ الحزمة المركزة على الطاقة على سطح المنتج بدلاً من الارتداد عن جدار الخزان أو الهياكل الداخلية أو فتحات الدخول أو السلالم، مما ينتج أصداء كاذبة يجب أن يرفضها البرنامج.
زاوية الحزمة. الحزم الضيقة، عادةً 3-8 درجات اعتمادًا على نمط الهوائي، مهمة في ثلاث حالات: الصوامع الطويلة والضيقة حيث يكون الجدار قريبًا من الحزمة؛ الخزانات ذات الخلاطات أو المبادلات الحرارية أو الحواجز التي قد تخلق انعكاسات طفيلية؛ والفوهات الصغيرة حيث يجب أن يمر الهوائي عبر فتحة مقيدة دون أن تقطع الحزمة جدار الفوهة. الحزمة التي تقطع الفوهة تفقد الطاقة وتولد صدى قويًا من الفوهة نفسها. عند 80 جيجاهرتز، تركز زاوية حزمة 3 درجات معظم الطاقة في بقعة بعرض حوالي 0.5 متر على مسافة 10 أمتار، مقارنة بعدة أمتار لجهاز منخفض التردد واسع الحزمة.
مقاومة التكثف والغبار والتراكمات. كل هوائي يجمع في النهاية تكثفًا أو غبارًا أو منتجًا على وجهه. يعتمد مقدار تدهور هذا الطبقة للقياس على هندسة الهوائي ومواده. الأسطح المتدفقة أو المنحدرة بلطف تتخلص من السائل؛ التجاويف العميقة تحبسه؛ وصلات التطهير تزيله بنشاط. يمكن لطبقة على وجه الهوائي أن تضعف الإشارة أو تشتتها أو تغير المسافة المقاسة قليلاً — لذا فإن الهوائيات التي تتخلص من السطح أو تنظفه بنشاط تستحق أكثر بكثير من فرق سعرها المتواضع في الخدمات الرطبة أو المتربة.
النتيجة العملية: يجب أن يتم اختيار الهوائي قبل تثبيت حجم الفوهة على مخطط الخزان، وليس بعد لحام الشفة في مكانها. يحدد قطر الفوهة ووصلة العملية وظروف العملية التي تحددها الأنماط الممكنة للهوائي، وهذا القرار يتتالى إلى الدقة والموثوقية وتكلفة الصيانة طوال عمر الجهاز.
البوق هو الهوائي الافتراضي لقياس مستوى الرادار للأغراض العامة، وذلك لسبب وجيه: فهو قوي وبسيط وغير مكلف ومتوفر في مجموعة واسعة من الأحجام والمواد. الأبواق هي مخاريط أو قطع مكافئة معدنية مجوفة توجه طاقة الميكروويف من الإلكترونيات إلى الوعاء. وهي تأتي في شكلين هندسيين رئيسيين.

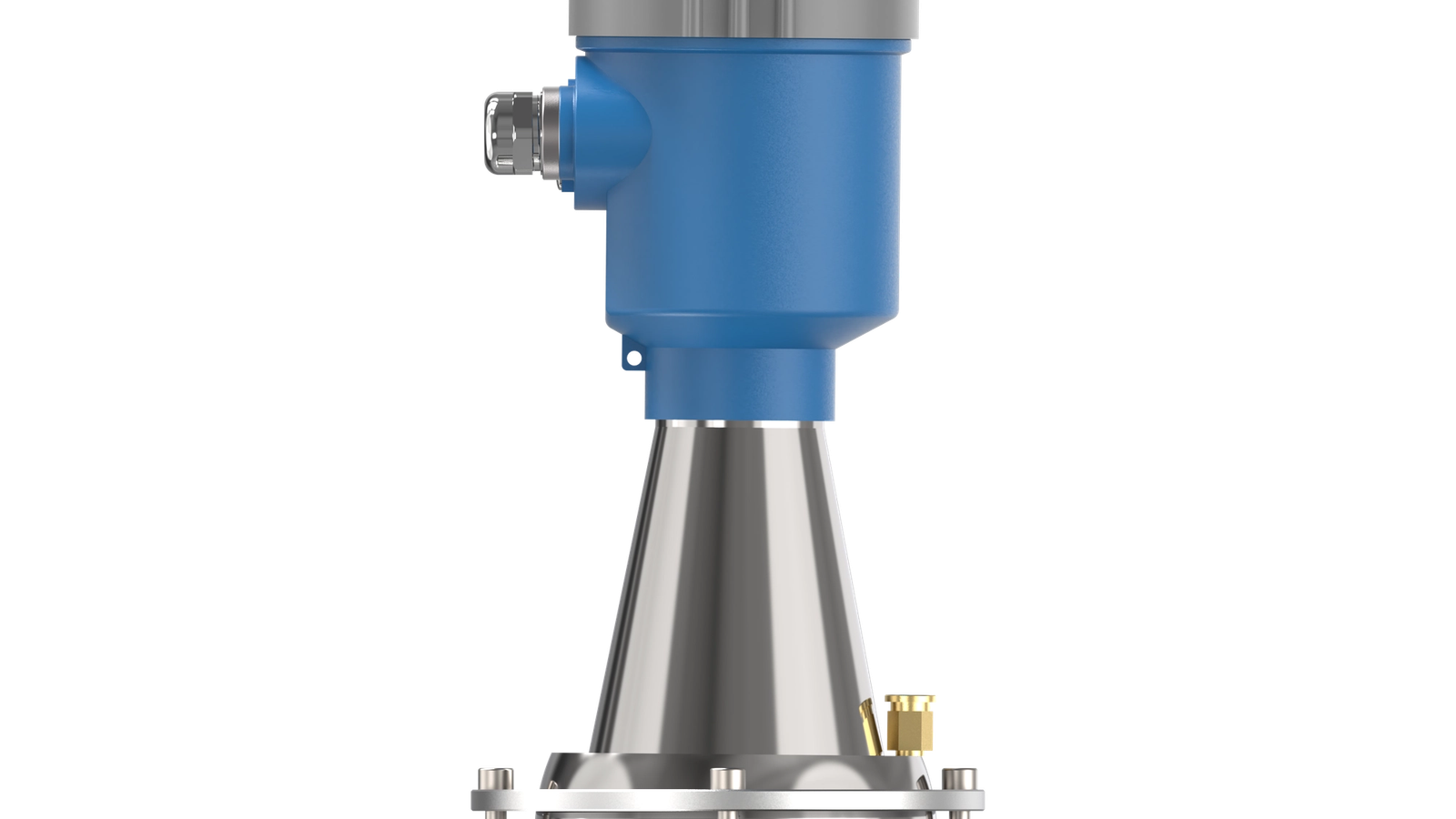

الأبواق المخروطية. المخروط الكلاسيكي مستقيم الجوانب هو التركيب القياسي في معظم أجهزة إرسال مستوى الرادار. إنه يوفر توازنًا جيدًا بين زاوية الشعاع والحجم والتكلفة، مع زوايا شعاع نموذجية من 8° إلى حوالي 4°، اعتمادًا على طول البوق وقطره. تناسب الأبواق المخروطية غالبية خزانات التخزين وأوعية العمليات وتطبيقات المستوى المتوسط حيث تكون الفوهة كبيرة بما يكفي لاستيعابها. وهي متوفرة في مجموعة من التوصيلات العملية، الأكثر شيوعًا هي الشفاه DN80/DN100 والوصلات الملولبة 3 بوصة أو 4 بوصة، ويمكن توفيرها ببطانة PTFE أو إصدارات معدنية بالكامل للخدمات الكيميائية.
الأبواق المكافئة. يستخدم البوق المكافئ (المقعر) سطحًا عاكسًا منحنيًا لإنتاج شعاع أضيق بكثير من البوق المخروطي بنفس القطر، وغالبًا ما يصل إلى 3-4°. يعطي الشعاع الأضيق قوة إشارة أعلى على المدى الطويل ومناعة أفضل ضد العوائق الداخلية. المفاضلة هي الحجم والتكلفة: الأبواق المكافئة أكبر وأثقل وأكثر تكلفة، وتتطلب عمومًا فوهة أكبر. استخدم بوقًا مكافئًا عندما تحتاج إلى أقصى مدى في خزان كبير أو صومعة، أو عندما تجبرك الهياكل الداخلية على إبقاء الشعاع بعيدًا عن الجدران. يشمل النطاق الرئيسي مقياس مستوى الرادار 80 جيجاهرتز من WELK كلاً من خيارات البوق المخروطي والمكافئ بحيث يمكن مطابقة نفس الإلكترونيات مع الفتحة الصحيحة لكل خزان.
عندما يكون البوق خيارًا خاطئًا. للأبواق نقطتا ضعف. أولاً، تبرز داخل الوعاء، لذلك في فوهة قصيرة أو خزان بسقف منخفض، قد لا يتناسب البوق الطويل. ثانيًا، يمكن أن يتجمع التكثف أو المنتج داخل المخروط المفتوح، خاصة عندما يكون الوعاء مضغوطًا ويوجد بخار. إذا كانت الفوهة صغيرة، أو الخلوص السقفي ضيقًا، أو كانت العملية رطبة، فإن إحدى عائلات الهوائيات أدناه ستخدم بشكل أفضل عادةً.
تم تطوير هوائيات العدسة لحل تناقض محدد: أراد مهندسو العمليات أشعة ضيقة ومركزة جيدًا، لكن رادارات 80 جيجاهرتز الحديثة صغيرة بما يكفي لدرجة أن المستخدمين يطلبون بشكل متزايد فوهات صغيرة - ولا يمكن للبوق التقليدي إنتاج شعاع ضيق من خلال فوهة 40 مم أو 50 مم.
تستخدم هوائيات العدسة عدسة عازلة، عادةً من PTFE، مقولبة عبر وجه الهوائي لتركيز الحزمة بنفس طريقة تركيز العدسة البصرية للضوء. نظرًا لأن العدسة تملأ فتحة الفوهة بالكامل، فإن الهوائي له وجه أملس ومحكم يسهل تنظيفه، ويتيح تأثير التركيز لهوائي صغير القطر تحقيق زاوية حزمة تبلغ 3-4 درجات فقط. كما تفصل العدسة فيزيائيًا الجزء الداخلي للهوائي عن العملية، مما يحمي الإلكترونيات من التكثيف والتآكل.
هوائيات العدسة هي الخيار الأفضل لـ:
القيد الرئيسي هو المتانة الكيميائية والميكانيكية. عدسات PTFE مقاومة لمعظم المواد الكيميائية، ولكن يمكن أن تتلف بسبب الملاط الكاشط أو الصدمات الفيزيائية، وتصنيف درجة حرارتها أقل من البوق المعدني بالكامل. ومع ذلك، بالنسبة لمعظم تطبيقات الخزانات والصوامع، يوفر هوائي العدسة أفضل مزيج من البصمة الصغيرة والحزمة الضيقة وقابلية التنظيف، ولهذا السبب هو الخيار القياسي في أجهزة 80 جيجاهرتز الحديثة.
هوائيات الإسقاط، وتسمى أيضًا هوائيات القضيب أو الكعب، هي عناصر هوائي قصيرة ونحيفة تمتد فقط بضعة سنتيمترات داخل الوعاء. وهي في الأساس حل وسط للتركيبات التي لا يتسع فيها هوائي بوقي أو عدسة: فوهات صغيرة جدًا، أو خلوص علوي محدود جدًا، أو خزانات بلاستيكية ومبطنة حيث يجب أن يكون الهوائي قصيرًا.
هوائي القضيب يقايض تركيز الحزمة بالاكتناز. زاوية حزمته أوسع من عدسة أو بوق بنفس الحجم الاسمي، مما يعني أنه الأفضل استخدامًا في الخزانات ذات المساحة الحرة الواسعة فوق المنتج وقليلة العوائق الداخلية. حيث تتوفر هذه الظروف، يكون هوائي الإسقاط مناسبًا تمامًا لقياس المستوى القياسي، وملفه المنخفض يجعله شبه محصن ضد تجمع التكثيف على وجه الهوائي.
تُستخدم هوائيات الإسقاط بشكل شائع في:
قاعدة الاختيار واضحة ومباشرة: إذا كان لديك مساحة لهوائي بوقي، فاستخدم هوائيًا بوقيًا؛ وإذا كان لديك فوهة صغيرة فقط، ففضل هوائيًا عدسيًا؛ وإذا لم يكن لديك مساحة ولا فوهة، فإن الهوائي المتساقط هو الحل العملي. كما هو الحال مع كل هوائي، يجب فحص زاوية الشعاع مقابل هندسة الخزان، لأن الشعاع الواسع في وعاء ضيق سيخلق صدى للجدران يجب على جهاز الإرسال تصفيته.
هوائي التطهير بالهواء هو هوائي بوقي أو عدسي مزود بوصلة تطهير يتم من خلالها نفخ تدفق مستمر أو متقطع من الغاز الجاف - عادةً هواء الأدوات أو النيتروجين - عبر وجه الهوائي. يحافظ الغاز على منع التكاثف، ويمنع ترسب المنتج على الوجه، وفي بعض التصميمات ينشئ حاجز ضغط إيجابي يبقي الأبخرة خارج تجويف الهوائي.
متطلبات الضغط والتدفق. أنظمة التطهير بسيطة لكنها تحتاج إلى إمداد موثوق. ضغط التشغيل النموذجي عند مدخل التطهير هو 1-3 بار (15-45 رطل لكل بوصة مربعة)، مع معدلات تدفق في نطاق 2-10 لترات قياسية في الدقيقة اعتمادًا على حجم الهوائي ومدى قسوة ظروف العملية. في خدمة البخار الثقيل، يعطي التطهير المستمر في الطرف الأعلى من النطاق النتيجة الأكثر موثوقية؛ في التكاثف الخفيف، يكفي تدفق مستمر صغير أو نفخ دوري عالي التدفق. لذلك يجب على المصنع تخصيص ميزانية لخط هواء أدوات أو نيتروجين في كل جهاز إرسال مزود بتطهير، وهي تكلفة صغيرة مقارنة بتوقف العمل لتنظيف هوائي مطلي كل أسبوع. مقياس مستوى الرادار 80 جيجاهرتز من WELK مع تطهير هواء مدمج يدمج وصلة التطهير في الجهاز لسهولة التوصيل.
حيث يكون التطهير ضروريًا. التطهير بالهواء ليس رفاهية؛ إنه غالبًا الفرق بين قياس يعمل وآخر لا يعمل. إنه الحل القياسي لما يلي:
بالنسبة للعمليات الساخنة بشكل خاص، يجب دمج التطهير مع تصميم عازل للحرارة، لأن الإلكترونيات يجب أن تبقى باردة حتى عندما تكون العملية عدة مئات من الدرجات. مقياس مستوى الرادار ذو درجة الحرارة العالية من WELK مصمم خصيصًا لهذا المزيج من البخار والحرارة والتطهير.
غالبًا ما يُشخَّص البخار بشكل خاطئ على أنه قاتل للرادار. في الواقع، البخار الجاف له ثابت عزل منخفض جدًا ويخفف إشارة الميكروويف بشكل طفيف فقط، لذلك يمكن للرادار عادةً الرؤية عبر طبقة من البخار إذا بقي الهوائي نظيفًا. المشاكل الحقيقية هي التكثف والضباب.
عندما يلتقي البخار الدافئ بسطح الهوائي البارد، يتكثف الماء إلى قطرات. الماء السائل له ثابت عزل يبلغ حوالي 80 — وهو من أعلى القيم بين المواد الشائعة — لذا فإن طبقة من الماء على سطح الهوائي تمتص وتشتت جزءًا كبيرًا من الطاقة المرسلة. والنتيجة هي صدى ضعيف ومزعج، أو في أسوأ الحالات، لا صدى على الإطلاق. كما تشتت القطرات الإشارة في اتجاهات عشوائية، مما ينتج "صدى الضباب الكاذب" الذي يلقيه فرق الصيانة باللوم على الرادار عندما يكون السبب هو عدسة مبللة.
ثلاثة إجراءات مضادة على مستوى الهوائي تعالج هذا:
درجة الحرارة مهمة أيضًا. إذا سُمح للهوائي بالبرودة بينما يكون الوعاء ساخنًا، فإن التكاثف أمر لا مفر منه بغض النظر عن نمط الهوائي. في الخدمة الساخنة، يحافظ قسم العزل الحراري أو التركيب الممتد على وجه الهوائي أقرب إلى درجة حرارة العملية، وهذا هو بالضبط سبب بناء أجهزة إرسال الرادار عالية الحرارة بحواجز حرارية بدلاً من الشفاه البسيطة.
يتصرف الغبار بشكل مختلف عن البخار لأنه جاف. الغبار الخفيف على وجه الهوائي له تأثير ضئيل على الإشارة — فالمساحيق الجافة لها ثابت عازل منخفض وتشتت جزءًا صغيرًا فقط من الطاقة. تظهر المشاكل عندما يصبح الغبار رطبًا، أو عندما يتراكم في قشرة سميكة، أو عندما يتراكم عبر فوهة الهوائي.
في الأسمنت والرماد المتطاير والدقيق ومسحوق البلاستيك والمواد المماثلة، العدو العملي هو التراكم وليس الغبار المحمول في الهواء نفسه. يخفف الغبار المحمول في الهواء في الصومعة إشارة الرادار إلى حد ما، لكن رادارات 80 جيجاهرتز الحديثة تعمل بشكل مريح في أجواء مليئة بالغبار جدًا لأن الطول الموجي القصير والطاقة العالية يعطيان هوامش صدى قوية. لهذا السبب، أصبح الرادار الآن التقنية القياسية لقياس مستوى الصومعة، ورادار الصومعة طويل المدى من WELK رادار الصومعة طويل المدى يوفر نطاق قياس كامل يبلغ 120 مترًا الذي تتطلبه صوامع الأسمنت والركام الطويلة.
ثلاث قواعد تحكم خدمة الغبار:
بالنسبة لمصانع الأسمنت والمساحيق على وجه التحديد، يجب اختيار الهوائيات ذات ملف جانبي أملس ذاتي التنظيف، وحيث يُعرف حدوث التقسية، يجب أن يكون هناك اتصال تطهير مدمج. إن رادار صومعة الأسمنت من WELK مصمم خصيصًا لهذه المهمة.
| نوع الهوائي،زاوية الحزمة النموذجية،أفضل خدمة،القيود الرئيسية،وصلة العملية النموذجية |
|---|
| بوق مخروطي،4–8°،خزانات التخزين العامة؛ أوعية العمليات؛ المدى الطويل،يتطلب فوهة أكبر؛ يمكن أن يجمع المخروط المفتوح التكاثف،شفة DN80/DN100؛ خيط 3–4 بوصة |
| قرن مكافئ، 3–4°، مدى طويل جدًا؛ خزانات معيقة، كبير؛ ثقيل؛ مكلف؛ يتطلب فوهة كبيرة، شفة DN100+ |
| عدسة، 3–4°، فوهات صغيرة؛ ضغط عالٍ؛ خدمة طعام/مياه صحية، يمكن أن يتلف سطح PTFE بسبب المواد الكاشطة؛ حد درجة حرارة أقل، فوهة 1.5"–DN80 |
| قطرة / قضيب، 8–15°، خزانات صغيرة؛ خلوص ضيق؛ أوعية مفتوحة، شعاع عريض؛ ضعيف في الخزانات الضيقة أو المعيقة، خيط 1–1.5"؛ شفة صغيرة |
| قرن/عدسة بتطهير الهواء، 3–8°، بخار؛ تكاثف؛ منتجات لزجة أو مغلفة، يتطلب إمداد هواء/نيتروجين للأدوات، أي؛ بالإضافة إلى وصلة تطهير |
اعمل من خلال هذه الأسئلة بالترتيب وستصل إلى عائلة الهوائي الصحيحة تسع مرات من كل عشر.
هل يحجب البخار إشارة الرادار؟ يخفف البخار الجاف الإشارة بشكل طفيف فقط، وعادة ما يمكن للرادار القياس من خلاله. المشكلة الحقيقية هي التكاثف المتكون على وجه الهوائي، والذي يمتص الإشارة ويشتتها. يمنع تطهير الهواء أو وجه هوائي مائل ومحكم الإغلاق التكاثف ويحافظ على استقرار القياس.
ما زاوية الحزمة التي أحتاجها لصومعة ضيقة؟ يجب أن تبقى الحزمة بعيدة عن الجدران عند أدنى مستوى للمنتج. بالنسبة لصومعة طويلة وضيقة، اختر أضيق حزمة تسمح بها عائلة الهوائي — عادة 3-4 درجات مع عدسة أو بوق مكافئ عند 80 جيجاهرتز — وتحقق من انتشار الحزمة المحسوب مقابل قطر الصومعة قبل الشراء.
هل يمكنني استخدام رادار مع فوهة صغيرة بوصتين؟ نعم. تم تصميم هوائيات العدسة للفوهات من حوالي 1.5 بوصة (DN40) فما فوق وتعطي حزمة ضيقة 3-4 درجات عند 80 جيجاهرتز على الرغم من القطر الصغير. إذا كانت الفوهة أصغر من ذلك، فقد يناسب هوائي متدلي، على الرغم من أن الحزمة ستكون أوسع.
كم ضغط الهواء يحتاجه هوائي تطهير الهواء؟ عادة 1-3 بار (15-45 رطل لكل بوصة مربعة) عند مدخل التطهير، مع تدفق حوالي 2-10 لترات قياسية في الدقيقة اعتمادًا على حجم الهوائي وشدة العملية. تتطلب خدمة البخار الثقيل عمومًا تطهيرًا مستمرًا عند الطرف الأعلى من النطاق.
هل يؤثر الغبار على الهوائي على الدقة؟ طبقة رقيقة من الغبار الجاف لها تأثير ضئيل لأن المساحيق لها ثابت عزل منخفض. القشور السميكة أو المواد الرطبة أو جسر الغبار عبر فتحة الهوائي ستضعف الإشارة، ولهذا تتطلب الخدمات المعرضة للتقشر سطحًا أملسًا ذاتي التنظيف، وعند الحاجة، تطهيرًا بالهواء.
اختيار الهوائي هو مقايضة بين حجم الفوهة، وزاوية الحزمة، والمدى، وظروف العملية، والاختيار الخاطئ يظهر في قراءات غير موثوقة تكلف في وقت التوقف أكثر بكثير من الهوائي نفسه. أرسل قطر الخزان، وحجم الفوهة، والمنتج، ودرجة الحرارة، والضغط، وأي مشاكل معروفة للغبار أو البخار إلى فريق هندسة WELK واحصل على توصية هوائي مجانية مطابقة لعملية التشغيل لديك. مع أكثر من 66 موديلًا من أجهزة قياس مستوى الرادار — بما في ذلك تكوينات البوق، والعدسة، والإسقاط، وتطهير الهواء من سلسلة 80 جيجاهرتز — ودعم مباشر من المصنع من الأشخاص الذين يصنعون الأجهزة، تحصل على الملاءمة الصحيحة من المرة الأولى، مدعومة بمراقبة جودة على مستوى الشركة المصنعة وخدمة ما بعد البيع.
