قارن بين مجسات رادار الموجة الموجهة: الكابل والقضيب والمحوري: الدقة، المدى، حدود ثابت العزل الكهربائي (Dk)، والتركيب. احصل على إرشادات الخبراء لاختيار جهاز إرسال مستوى GWR.
جهاز إرسال مستوى الرادار الموجي الموجّه (GWR) هو أداة قياس مستوى مستمرة تقيس مستوى السائل أو الملاط أو المادة الصلبة عن طريق إرسال نبضات ميكروويف منخفضة الطاقة على طول مسبار معدني وتوقيت الانعكاس العائد من سطح الوسط — وهي تقنية تسمى قياس انعكاس المجال الزمني (TDR). وفقًا للممارسات الصناعية، فإن جهاز إرسال مستوى الرادار الموجي الموجّه يحقق دقة تتراوح بين ±2 مم إلى ±5 مم، ويقيس الوسائط ذات ثوابت العزل الكهربائي المنخفضة حتى Dk ≥ 1.4 (مسبار محوري)، أو Dk ≥ 1.6 (مسبار قضيبي)، أو Dk ≥ 1.9 (مسبار كابلي)، ويغطي نطاقات قياس تتراوح تقريبًا من 0.3 متر حتى 40 مترًا اعتمادًا على نوع المسبار المختار. نظرًا لأن طاقة الميكروويف تنتقل عبر دليل ثابت بدلاً من الإشعاع عبر الهواء المفتوح، فإن GWR يستمر في إنتاج صدى موثوق في الظروف التي تهزم الرادار الحر: الرغوة، البخار، الاضطراب، المحرضات، والفوهات الضيقة أو المسدودة. الثمن هو وجود مسبار فيزيائي في الوعاء، ولهذا فإن اختيار المسبار — كابلي، قضيبي، أو محوري — هو القرار الهندسي الأكثر أهمية في أي تطبيق GWR.
يستخدم GWR نفس فيزياء الرادار غير التلامسي، لكن بدلاً من إشعاع الميكروويف في مساحة البخار، فإنه يطلقه على طول مسبار موصل. يولّد مولّد النبضات دفعة ميكروويف منخفضة الطاقة (نطاق 100 ميجاهرتز إلى 1.8 جيجاهرتز) تنتقل على طول المسبار بسرعة قريبة من سرعة الضوء. عندما تصطدم النبضة بتغير في ثابت العزل الكهربائي — الأكثر شيوعًا سطح الوسط — ينعكس جزء من الطاقة مرة أخرى على طول المسبار. زمن الطيران بين الإرسال والعودة يعطي المسافة مباشرة، لأن سرعة الانتشار على طول المسبار ثابتة أساسًا.
تعتمد قوة الصدى المنعكس على التباين العازل بين مساحة البخار والوسط. السائل ذو Dk العالي مثل الماء (Dk ≈ 80) يعيد صدى قويًا جدًا، بينما الهيدروكربون منخفض Dk مثل البنزين أو الكيروسين (Dk ≈ 1.8–2.2) يعيد صدى ضعيفًا. يحدد نوع المسبار مدى تركيز المجال الكهرومغناطيسي — وبالتالي مدى ضعف الانعكاس الذي لا يزال يمكن اكتشافه بثقة.
عندما يكون سطح الوسط أسفل المسبار، تستمر النبضة إلى طرف المسبار وتنعكس مرة أخرى، مما ينتج صدى مرجعيًا تستخدمه أجهزة الإرسال الذكية للفحص الذاتي التلقائي وللكشف عن تلف المسبار أو تراكم الطلاء.
GWR هو أيضًا الحل الافتراضي في الصناعة لـ قياس الواجهة. عندما يكون هناك سائلان غير قابلين للامتزاج، يولّد النبض انعكاسين: انعكاس قوي عند سطح السائل العلوي وانعكاس ثانٍ أضعف عند الواجهة بين السائلين. الفجوة الزمنية بين الصديين تعطي كلاً من المستوى الكلي وموضع الواجهة في قياس واحد، ولهذا فإن مهام واجهة الزيت والماء — بما في ذلك في قياس مستوى الغلايات وأوعية العمليات — يعتمد بشكل شبه حصري على تقنية الموجات الموجهة.
يشع الرادار غير التلامسي عبر حيز البخار ولا يلمس العملية أبدًا. ولكن بمجرد ظهور أي من الشروط التالية، فإن رادار الموجات الموجهة هو الخيار الأكثر موثوقية:
متى يكون عدم التلامس الخيار الأفضل؟ عندما يكون الخزان مفتوحًا مع خط رؤية واضح، أو عندما تكون الوسيلة مسببة للتآكل أو كاشطة أو ملوثة بما يكفي لإتلاف أو تغطية المسبار — أو عندما يكون تركيب المسبار مستحيلًا فيزيائيًا. لهذه التطبيقات، غالبًا ما يكون مقياس مستوى الرادار 80 جيجاهرتز الأنسب. القاعدة العامة: إذا كان بإمكانك تحمل وجود مسبار في الخزان وكانت الخدمة صعبة — رغوة، بخار، ثابت عازل منخفض، اضطراب، أو واجهة — فإن الرادار الموجّه يفوز.
كل جهاز إرسال رادار موجّه يقوم بنفس قياس TDR، لكن المسبار — الواجهة الفيزيائية مع العملية — يحدد المدى والدقة والحد الأدنى لثابت العزل الكهربائي والخدمات التي يمكنه تحملها. الأنواع الثلاثة القياسية هي الكابل والقضيب والمحوري.

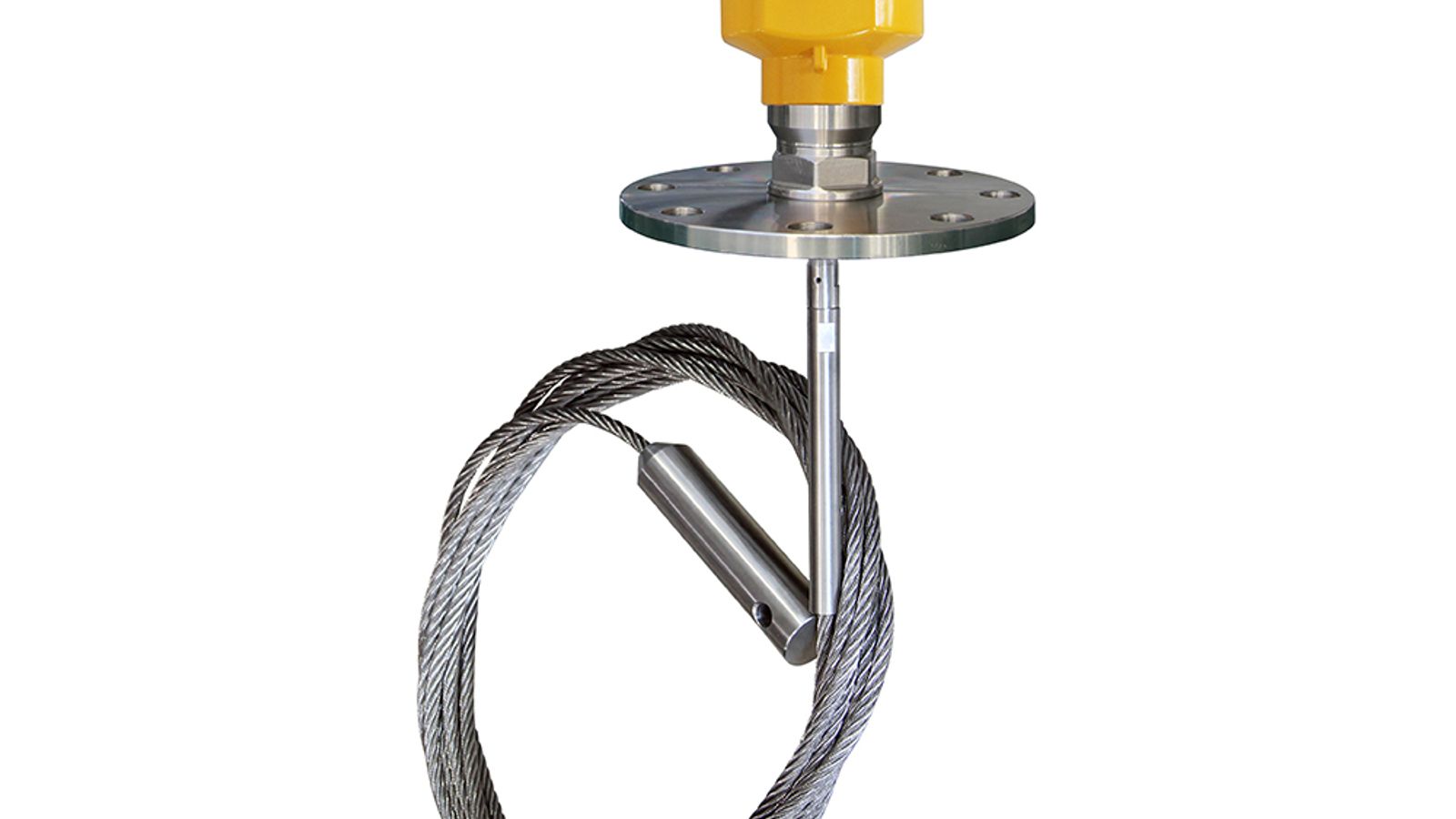

مسبار الكابل هو سلك معدني مرن، عادة بقطر 2-6 مم، معلق من وصلة العملية ومشدود بوزن سفلي. وهو الخيار الأطول مدى في الرادار الموجّه — 10-30 متر قياسي، وحتى ~40 متر في التصميمات الخاصة — مما يجعله الخيار الطبيعي للخزانات الطويلة والصوامع وأوعية التخزين. يتم شحنه ملفوفًا، لذا يسهل تركيبه في الأوعية التي لا يمكن لمسبار صلب المرور عبر فتحة الدخول.
تتميز الكابلات في التعامل مع الوسائط اللزجة والملتصقة: فطبقة من الزيوت الثقيلة أو الملاط أو مصهورات البوليمر أو التكثيف الكثيف تضعف الإشارة على الكابل أقل من داخل أنبوب محوري. كما تتعامل مجسات الكابلات مع الهيدروكربونات منخفضة ثابت العزل الكهربائي حتى حد Dk ≥ 1.9 ، وتسمح قوة الشد العالية (عادة 5–14 kN) بالحفاظ على التوتر في الأوعية الطويلة والعميقة.
تتمثل حدود المسبار الكابلي في الجوانب الميكانيكية. في الخدمة ذات التحريك أو السرعة العالية، يمكن للكابل غير المشدود أن يتأرجح ويسبب أصداء كاذبة، لذا يجب تثبيت الكابلات في هذه الخزانات من الأسفل أو تزويدها بمثبت؛ كما يمكن للمواد الصلبة المتساقطة أو تيار التعبئة السريع أن يتلفها. الدقة عادة حوالي ±5 مم — وهي مناسبة لمهام الجرد والقياس التجاري، وأقل مثالية للتحكم الدقيق في العملية. في الأوعية القصيرة جدًا (أقل من ~1 متر) يصبح الكابل غير عملي لأن النطاق المفيد يبدأ فقط أسفل المنطقة الميتة العلوية. بالنسبة للخزانات الطويلة والمهام اللزجة، فإن جهاز إرسال مستوى الرادار الموجي الموجه بالكابل هو الخيار الأساسي.
مسبار القضيب هو قضيب معدني صلب، يتراوح قطره عادة بين 6-16 ملم، ويمتد مباشرة إلى الأسفل من نقطة الاتصال بالعملية. تغطي القضبان نطاقات قياس تتراوح تقريبًا من 0.3 متر إلى 6 أمتار — الخزانات الصغيرة، وخزانات التخزين المؤقتة، وخزانات اليوم، والمنصات، وأوعية الفصل، حيث يكون مستوى السائل مهمًا للتحكم في العملية بدلاً من المخزون.
نظرًا لأن القضيب صلب، فإنه لا يمكن أن يتمايل. وهذا يجعله المسبار المفضل للخزانات المزودة بخلاطات، والأوعية ذات التموجات، والخدمات ذات التكثيف الشديد أو الرذاذ، حيث قد ينحني الكابل ويفقد رادار الموجات الحرة الصدى. تتعامل القضبان مع التكثيف جيدًا، وتتحمل الطبقات الخفيفة، ومع عتبة Dk ≥ 1.6 — توسع نطاق القياس الموثوق ليشمل مجموعة أوسع من الهيدروكربونات منخفضة العزل الكهربائي مقارنة بالكابل. كما تتناسب القضبان مع الغرف الجانبية (bridles) لقياس الواجهة في أنابيب التهدئة.
تتمثل قيود القضيب في الطول والمسافة الخلوصية. فوق حوالي 6 أمتار، يصبح القضيب غير عملي وثقيل ومكلفًا للدعم، لذا تُستخدم الكابلات في الخزانات الأطول. يجب أن يبقى القضيب على بعد 100 ملم على الأقل من جدار الخزان وأي مكونات معدنية داخلية لتجنب الأصداء الكاذبة. في الخدمات القصيرة، يوفر القضيب دقة تصل إلى ±2-3 ملم، مما يجعله المسبار المفضل عندما يكون التحكم المتكرر في العملية أكثر أهمية من المدى الخام. انظر جهاز إرسال مستوى الرادار الموجي الموجه بالقضيب لتطبيقات محددة.
يضع المسبار المحوري عنصر القياس داخل أنبوب معدني متحد المركز، مما يشكل خط نقل محمي بالكامل. والنتيجة هي أقوى وأنقى إشارة بين أنواع المسبار الثلاثة: لا تنتشر الطاقة إلى الخارج، ولا تصل أصداء شاذة من جدار الخزان، وحتى الانعكاسات الضعيفة للغاية من الوسائط منخفضة ثابت العزل الكهربائي تظل قابلة للاكتشاف حتى حد Dk ≥ 1.4 — وهو الأدنى بين جميع مجسات GWR. توفر المجسات المحورية أيضًا أفضل دقة في العائلة (±2 مم)، وأقصر مناطق ميتة، وأكثر قياس واجهة موثوقية.
العيب هو الأنبوب نفسه. نظرًا لأن عنصر القياس مغلق، فإن المسبار المحوري سوف ينسد أو يترسب عليه الطلاء في الخدمات اللزجة أو اللاصقة أو البلورية أو البلمرة أو ذات المواد الصلبة العالقة — وبمجرد امتلاء الحلقة، يتطلب التنظيف إزالة كاملة وتفكيكًا. لذلك تُحجز المجسات المحورية لـ السوائل النظيفة فقط: الهيدروكربونات الخفيفة، والمكثفات، والوسائط المبردة، والمواد الكيميائية التي لا تسبب التلوث. كما أنها محدودة بحوالي 6 م في المدى وتتحمل أعلى تكلفة بين أنواع المسبار الثلاثة. عندما يكون الوسيط نظيفًا والإشارة ضعيفة، فإن مُرسِل مستوى الرادار الموجي المُوجَّه المحوري هو التكوين الأكثر دقة لتقنية GWR المتاحة.
يلخّص الجدول أدناه المفاضلات الهندسية كمرجع سريع أثناء اختيار المجس.
| نوع المجس،أقصى مدى،أفضل الوسائط،القيود الرئيسية،نطاق السعر النموذجي |
|---|
| كابل،10–30 م (حتى ~40 م)،السوائل اللزجة؛ الملاط؛ الهيدروكربونات منخفضة ثابت العزل؛ المواد الصلبة في الخزانات الطويلة والصوامع؛ التكاثف الشديد،يحتاج إلى تثبيت سفلي في حالة التحريك؛ خطر الاهتزاز؛ ثابت العزل ≥ 1.9؛ غير عملي تحت ~1 م،الأدنى |
| قضيب،0.3–6 م،الخزانات الصغيرة؛ الخدمة المضطربة أو المُحرَّكة؛ التكاثف؛ قياس الواجهة،مدى محدود؛ صلب — يحتاج إلى خلوص جدار ~100 مم؛ عدم التلامس مع الأجزاء الداخلية،متوسط |
| محوري،0.3–6 م،السوائل النظيفة؛ الوسائط ذات ثابت العزل الأدنى؛ الواجهة؛ الخدمة المبردة،يسد في الوسائط اللزجة أو المتبلورة أو اللاصقة أو المحتوية على مواد صلبة؛ الأصعب في التنظيف،الأعلى |
إدخال المجس في الوعاء بشكل صحيح لا يقل أهمية عن اختيار نوع المجس المناسب. تنطبق القواعد التالية على جميع الأنواع الثلاثة.
عندما يكون ملامسة المسبار مستحيلة — الخزانات المبطنة شديدة التآكل، أو الوسائط التي تشكل قشورًا صلبة، أو المواد الصلبة الكاشطة — تراجع إلى مقياس مستوى رادار 80 جيجاهرتز غير تلامسي وأعد النظر في المفاضلة مع المورد الخاص بك.
لا يحتوي GWR على أجزاء متحركة: على عكس العوامات والمزاحات وأجهزة القياس المؤازرة، لا يوجد ما يعلق أو يتآكل، لذا فإن الصيانة الروتينية هي في الغالب فحص.
للحصول على نظرة أوسع حول مكانة GWR مقارنة بالمغناطيسية والموجات فوق الصوتية والهيدروستاتيكية وغيرها من المبادئ، فإن دليل مقارنة تقنيات قياس المستوى هو مرجع مفيد.
ما الدقة التي يمكن أن يحققها جهاز إرسال مستوى الرادار الموجي الموجّه؟ اعتمادًا على نوع المسبار والظروف، ±2 مم إلى ±5 مم: تصل مجسات الكواكس إلى حوالي ±2 مم، ومجسات القضيب حوالي ±2-3 مم، ومجسات الكابل حوالي ±5 مم. التكرار عادةً أقل من المليمتر، ولهذا السبب تناسب GWR كلاً من مهام المخزون والتحكم في العملية.
ما هو أقصى نطاق قياس لجهاز إرسال مستوى الرادار الموجي الموجّه؟ تغطي مجسات الكابل 10-30 مترًا كمعيار قياسي وحتى حوالي 40 مترًا في التصميمات الخاصة، وهي الخيار للخزانات الطويلة والصوامع. تقتصر مجسات القضيب والكواكس على حوالي 6 أمتار، وهو مناسب للحاويات الصغيرة والمتوسطة.
ما هو الحد الأدنى لثابت العزل الكهربائي الذي يمكن أن يقيسه GWR؟ وفقًا للممارسة الصناعية، الحدود العملية هي Dk ≥ 1.4 للكواكس، و Dk ≥ 1.6 للقضيب، و Dk ≥ 1.9 لمجسات الكابل. أقل من حوالي Dk 1.4، يفقد الرادار الموجي الموجّه هامش الإشارة اللازم للقياس الموثوق ويجب النظر في تقنية أخرى.
هل يمكن للرادار الموجي الموجّه قياس الواجهة بين سائلين؟ نعم. عند وجود سائلين غير قابلين للامتزاج مع تباين عازل كافٍ، ينتج النبضة انعكاسًا واحدًا على السطح وانعكاسًا ثانيًا عند الواجهة، لذلك يتم قياس كل من المستوى الكلي وموضع الواجهة في جهاز واحد.
هل يمكن لرادار الموجة الموجهة (GWR) التعامل مع درجات الحرارة والضغط العالية؟ تعمل الأجهزة القياسية من -40 درجة مئوية إلى +200 درجة مئوية عند ضغوط تصل إلى 40 بار. التكوينات ذات درجات الحرارة العالية مع إلكترونيات مثبتة عن بُعد تمتد إلى +400 درجة مئوية، ووصلات العمليات ذات الضغط العالي تمتد إلى 160 بار أو أكثر.
تحل مجسات الكابل والقضيب والمحورية كل منها مجموعة مختلفة من مشاكل المستوى، واختيار النوع الخاطئ - كابل في خزان قصير مهتاج، أو محوري في خدمة متسخة - هو السبب الأكثر شيوعًا لفشل GWR في الميدان. يتم اختيار المجس بشكل أفضل مقابل رسم الخزان الفعلي، وخصائص الوسيط، وظروف العملية، وليس من ورقة البيانات وحدها.
WELK هي شركة مصنعة لرادار الموجة الموجهة مع أنظمة جودة المصنع ISO 9001، وخيارات أجهزة قادرة على ATEX، ومهندسي تطبيقات يعملون على اختيار المجسات يوميًا. إذا كنت تحدد جهاز إرسال GWR، اتصل بـ WELK للحصول على عرض أسعار ودعم هندسة التطبيقات مع أبعاد الخزان، وثابت العزل للوسيط، ودرجة الحرارة، وبيانات الضغط، وسنوصي بنوع المجس الصحيح، والطول، ووصلة العملية - بالإضافة إلى بديل غير تلامسي حيث لا ينبغي تثبيت مجس.
