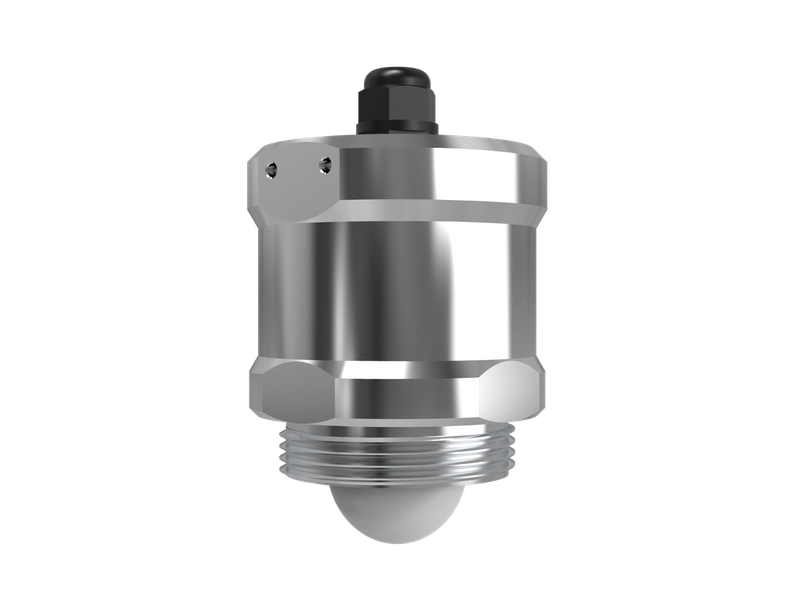

80 GHz Radar-Füllstandsmessgerät

Name: 80 GHz Radar-Füllstandsmessgerät
Brand: WELK Level

Konfigurierbarer 80-GHz-FMCW-Radar-Füllstandsmesser für Lagertanks, Prozessbehälter und ausgewählte Feststoffe mit berührungsloser Messung und schmalem Abstrahlwinkel.

MessbereichFMCW 80 GHz

Prinzip80 GHz FMCW

MontageGewinde / Flansch

MedienFlüssigkeiten und Feststoffe

Request quote Attach files

Why choose· 01

Built for your duty.

Schmaler Abstrahlwinkel

Der hochfrequente Radarstrahl hilft dabei, Einbauten im Tank, schmale Stutzen und Falschechos zu vermeiden.

Schwierige Bedingungen

Ein starkes Radarecho wird bevorzugt, wenn Dampf, Staub, Schaum oder Temperaturschwankungen die Ultraschallmessung stören können.

WELK Modellfamilie

80 GHz radar / 80 GHz radar Varianten werden basierend auf Tankhöhe, Medium, Stutzengröße und Ausgangsanforderungen ausgewählt.

Ingenieurgeprüfte Auswahl

WELK prüft Medium, Tank-/Silo-Höhe, Stutzenzeichnung, Messbereich, Druck, Temperatur, Ausgangssignal und Zertifikatsanforderungen, damit die angebotene Konfiguration der Anwendung entspricht.

Anwendungsspezifische Konfiguration

Die Auswahlhinweise konzentrieren sich auf reale Tankbedingungen, Messbereich, Prozessanschluss, Ausgangssignal und Installationsbeschränkungen.

Product details· 02

How it is selected & specified.

Das 80-GHz-Radar-Füllstandsmessgerät wird als konfigurierbare WELK Level Produktfamilie präsentiert, nicht als einzelner fester Katalogcode. Die Seite konzentriert sich auf realistische Auswahllogik, Installationsgrenzen und RFQ-Daten, die vor der Angebotserstellung geprüft werden sollten.

Lagertanks, Chemikalienbehälter, Wassertanks, Silos sowie schwierige Dampf- oder Schaumanwendungen, bei denen eine Ultraschallmessung instabil sein kann.

Stutzenhöhe, Dielektrikum, Strahlengang, Störechos, Druck, Temperatur und Anforderungen für Ex-Bereiche entscheiden über die endgültige Antennen- und Elektronikkonfiguration.

Wählen Sie nicht nur nach dem beworbenen Messbereich aus. Starke Anbackungen, starke Kondensation, Oberflächen mit sehr niedriger Dielektrizitätskonstante oder blockierte Stutzen erfordern weiterhin eine technische Prüfung.

Specifications· 03

80 GHz Radar-Füllstandsmessgerät specification range.

Parameter	Wert
Messprinzip	80 GHz FMCW Freifeldradar
Referenzmessbereich	Bis zu 70 m
Modellbeispiele	Antenna, housing and process connection variants
Prozessanschluss	Gewinde oder Flansch, ausgewählt nach Stutzen und Druck
Signaloptionen	4-20 mA / RS-485 je nach bestellter Ausführung
Typische Anwendung	Flüssigkeiten, Pulver, Schaum, Dampf und Staub nach Modellprüfung
Anschluss / Montage	G2''
Spannungsversorgung	DC 24V
Ausgangssignal	4-20mA
Werkstoffoptionen	Edelstahl

Applications· 04

Where this product works.

ChemikalienlagertanksPulversilosWasserreservoirsDampf- oder SchaumanwendungenMedien mit niedriger DielektrizitätskonstanteLagertanksProzessbehälterSchüttgüter

Anwendung

Chemical Storage Tanks

Chemical and petrochemical storage

Empfohlenes ProduktView solution →

Radar levelExplosion-proof316L

Materials & outputs· 05

Wetted materials & output options.

316L PTFEEdelstahlAluminiumgussKundenspezifischer MessbereichProzessanschlussAusgangssignalLogo/KennzeichnungDokumentationspaket

Senden Sie Medium, Messbereich, Tankgeometrie, Prozessanschluss und Ausgangssignal zur Modellprüfung.

Packaging & shipping· 05b

Export packing as standard.

Exportverpackung mit geschützten Sensor-/Sondenoberflächen, Kabel- oder Antennenhalterung, Produktetikett, Verdrahtungshinweis und den angeforderten Inspektions- oder Kalibrierdokumenten.

Verpackung und Dokumente →

Spec siblings· 05c

Spec siblings & common 80 ghz radar-füllstandsmessgerät specs.

Messprinzip Referenzmessbereich Modellbeispiele Prozessanschluss Signaloptionen Typische Anwendung

FAQ· 06

80 GHz Radar-Füllstandsmessgerät Fragen.

Wie wähle ich das 80 GHz Radar-Füllstandsmessgerät (80 GHz radar / 80 GHz radar) aus?

Beginnen Sie mit Angaben zum Medium, der Tank-/Silohöhe, der Stutzenzeichnung, dem Messbereich, dem Druck, der Temperatur, dem Ausgangssignal und den Zertifizierungsanforderungen. WELK bestätigt dann vor dem Angebot das genaue Modell, das Material und den Ausgang.

Was ist der Unterschied zwischen dem 80 GHz Radar-Füllstandsmessgerät (80 GHz radar / 80 GHz radar) und Ultraschall?

Das 80 GHz Radar-Füllstandsmessgerät (80 GHz radar / 80 GHz radar) wird basierend auf seiner spezifischen Aufgabe und seinen Grenzen ausgewählt. WELK vergleicht es mit Ultraschall-, hydrostatischen oder geführten Radar-Messgeräten, wenn die Prozessdaten darauf hindeuten, dass eine andere Technologie sicherer sein könnte.

Kann das 80 GHz Radar-Füllstandsmessgerät (80 GHz radar / 80 GHz radar) kundenspezifisch angepasst werden?

Ja. Messbereich, Prozessanschluss, medienberührte Materialien, Ausgangssignal, Kabellänge, Display, Schaltpunkte, Dokumente und OEM-Label können innerhalb der Produktfamilie überprüft werden.

Was sind die üblichen Grenzen des 80 GHz Radar-Füllstandsmessgeräts (80 GHz radar / 80 GHz radar)?

Medien mit sehr niedriger Dielektrizitätskonstante, starke Anhaftungen an der Antenne, erhebliche interne Hindernisse oder ungewöhnliche Stutzengeometrien sollten vor der Bestellung überprüft werden.

Sind die aufgeführten Spezifikationen für jedes Projekt endgültig?

Nein. Die veröffentlichten Werte sind typische Auswahlbereiche. WELK bestätigt die endgültigen Grenzwerte, Materialien, Ausgänge, Zertifikate und Dokumente basierend auf den tatsächlichen Prozessdaten vor dem Angebot.

Benötigen Sie 80 ghz radar-füllstandsmessgerät? Senden Sie uns die Einsatzbedingungen.

Fügen Sie Tankzeichnungen, Fotos alter Instrumente oder Datenblätter bei, falls verfügbar.
