マグネチックレベルゲージ材料：腐食性サービス向け316L、PPライニング、PTFEライニングのオプション

マグネチックレベルゲージは、測定チャンバー内の永久磁石フロートと外部のインジケーターまたはトランスミッターフォロワーとの間の磁気結合を通じて、タンクまたは容器内の液面を表示する機械式レベル測定機器です。接液部品（チャンバー、フロート、フランジ、ガスケット）のみがプロセス媒体に接触するため、その材料選択が耐食性、耐用年数、長期測定信頼性を決定します。腐食性化学薬品用途では、実用的な選択肢は通常、316Lステンレス鋼製マグネチックレベルゲージ、PPライニング（ポリプロピレン）マグネチックレベルゲージ、またはPTFEライニング（ポリテトラフルオロエチレン）マグネチックレベルゲージの3つの構成に絞られます。一般的な規則として、316Lは希釈された無機酸に耐性がありますが、低濃度でも塩酸や高温の濃硫酸には侵されます。PTFEライニングは化学的適合性を拡張し、HCl、H₂SO₄、およびほとんどの有機溶剤に対してほぼ万能の耐性を提供します。一方、PPは約80〜100°Cまでの軽度の腐食性媒体に対して低コストのライニングを提供します。標準的な全金属製機器は150°CおよびPN40（約40 bar）に定格されており、適切にライニングされたバージョンはその圧力定格の大部分を維持しながら耐薬品性を追加します。

マグネチックレベルゲージの仕組みと材料が重要な理由

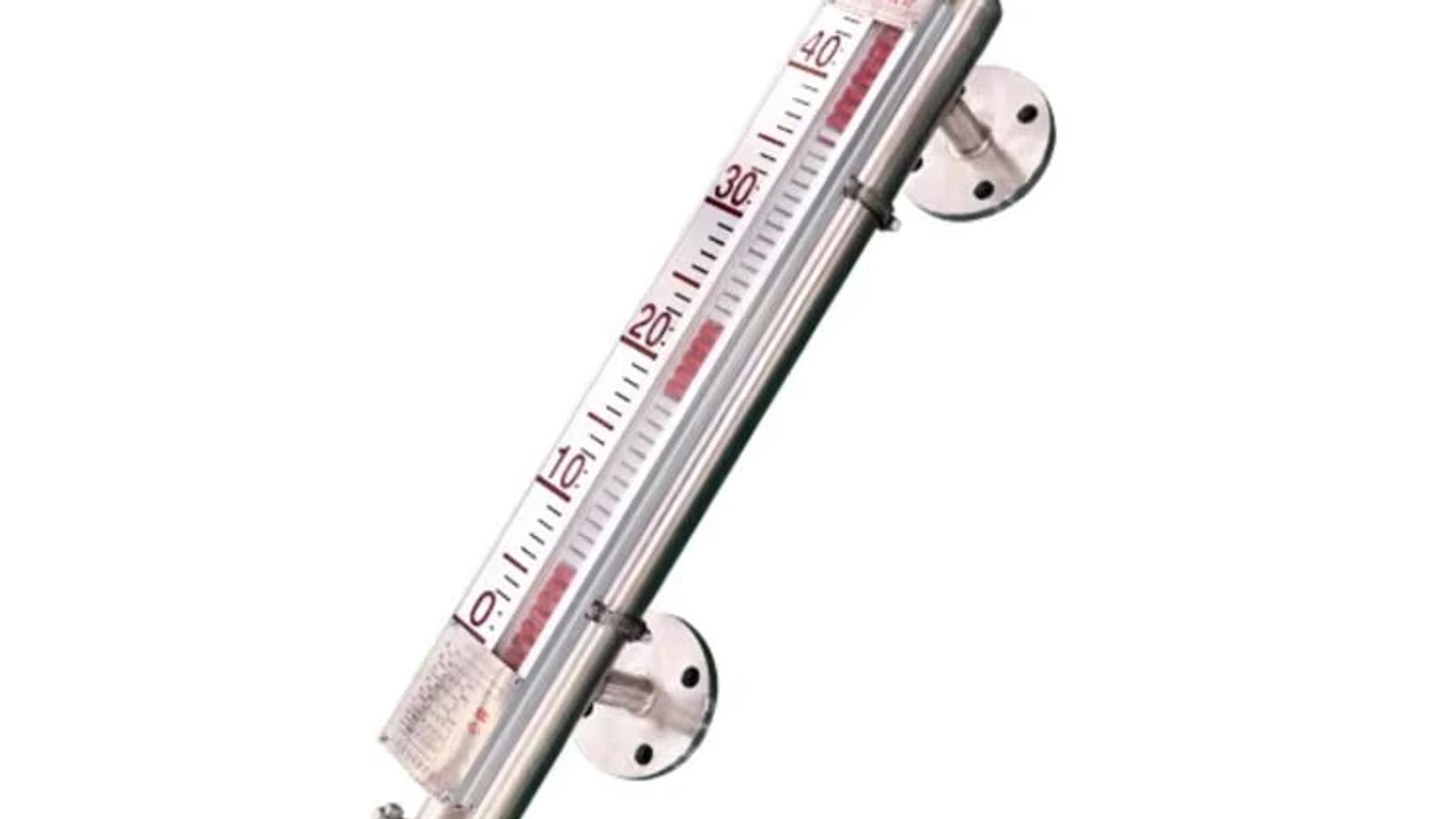

マグネチックレベルゲージは、フランジ付きノズルを介してタンクに接続された測定（バイパス）チャンバー、チャンバー内を移動する密閉フロート、および外部に取り付けられた外部インジケーターで構成されています。液面が上下すると、フロートは表面に追従し、その内部の永久磁石がインジケーター上の一連の磁気フラグを作動させ、プロセス流体に接触する窓、ガラス、または動的シールなしでレベルを連続的に表示します。同じ磁石は、リードスイッチトランスミッターまたは磁気フォロワーを駆動して、フロート位置をPLCまたはDCS統合用の標準4〜20 mA信号に変換することもできます。

この設計の中心的な利点は、インジケーターとトランスミッターが化学薬品に決して接触しないことです。チャンバー、フロート、フランジ、ガスケットのみが接液するため、耐食性はほぼ完全にこれら4つのコンポーネントの材料によって決まります。そのため、「どのマグネチックレベルゲージ材料が必要か」という質問は、実際には化学薬品、その濃度、動作温度と圧力に関する質問です。基本機器とその動作原理の完全な概要については、当社の マグネチックレベルゲージ 製品ページをご覧ください。

接液部品材料：耐用年数を決定するコンポーネント

プラントエンジニアが「接液部品材料」について尋ねるとき、彼らはチャンバー、フロート、および接続フランジについて尋ねています。各コンポーネントは異なる役割を果たし、異なる応力を受け、異なる方法で故障するため、それぞれを意図的に指定する必要があります。

測定チャンバー

チャンバーは機器の圧力保持境界です。標準的な用途では316Lステンレス鋼で製造され、良好な一般的な耐食性、優れた溶接性、および容易な洗浄性を提供します。腐食性用途では、チャンバーの内部はプラスチックライニング（最も一般的にはPPまたはPTFE）で保護され、鋼壁は純粋に構造的な圧力境界のまま、薄い化学バリアが腐食対策を行います。チャンバーはまた、プロセス圧力および外部の機械的負荷に耐えるのに十分な厚さが必要です。壁厚は、フランジ定格および最大許容使用圧力に基づいて選択されます。

フロート

フロートは、永久磁石を収容する密閉された耐圧容器です。これは可動要素であるため、化学的に適合し、媒体中で浮力があり、動作圧力下での崩壊に耐性がなければなりません。標準フロートは溶接316Lステンレス鋼です。過酷な媒体の場合、フロートはPP、PTFE被覆鋼、またはハステロイやチタンなどのより高い合金で製造できます。フロートは腐食性用途で最も故障しやすい接液部品です。ピンホールリークにより液体がフロートに入り、浮力が破壊され、レベル読み取りが静かに失われるためです。

フランジ、ガスケット、およびファスナー

フランジはゲージをタンクのノズルに接続し、容器のフランジ材質規格と圧力定格に適合する必要があります。ライニング付き機器では、プラスチックライニングがフランジ面に広げられ、接合部自体が保護されます。ガスケット、Oリング、ボルトはチャンバーと同じ化学的論理に従います。ガスケットが故障すると、ゲージが測定しようとしているのと同じ製品が漏れます。PTFEおよびPTFE充填ガスケットはライニングサービスでの標準であり、EPDMおよびFKM（Viton）は特定の化学物質群に対して選択されます。

腐食性サービス向けの3つの標準オプション

316Lステンレス鋼マグネチックレベルゲージ

316Lマグネチックレベルゲージは、水処理、食品・医薬品、および軽度の腐食性化学薬品向けの主力製品です。希釈された酸やアルカリ、ほとんどの塩溶液、および標準的な温度と圧力での広範囲の有機溶剤に対応します。ただし、316Lは還元性酸には限界があります。塩酸では低濃度でも孔食や急速な全面腐食が発生し、硫酸では高温・高濃度範囲で信頼性が低くなります。経験則として、実用的な濃度の塩酸サービスには316Lを指定せず、硫酸サービスでは酸が希釈（約20%未満）かつ低温の場合のみ316Lを使用してください。

PPライニングマグネチックレベルゲージ

PPライニングマグネチックレベルゲージは、鋼製チャンバーに内部ポリプロピレンライニングを施したものです。PPは低コストで丈夫な熱可塑性プラスチックであり、多くの酸、アルカリ、塩溶液に対する良好な耐性を持ち、電気めっきライン、水処理プラント、金属仕上げ浴槽で人気があります。トレードオフは温度です。PPライニングは通常、連続運転で80〜100°Cに定格されており、高温のプロセス流には適していません。また、強力な酸化剤（熱硝酸など）や芳香族・塩素系溶剤に対する耐性はPTFEよりも低く、時間の経過とともにポリマーが膨潤または劣化する可能性があります。

PTFEライニングマグネチックレベルゲージ

PTFEライニングマグネチックレベルゲージは、最も耐食性の高い標準オプションです。PTFE（ポリテトラフルオロエチレン）はほぼ不活性で、濃塩酸、硫酸、硝酸、塩素系溶剤、およびその他のほとんどの攻撃性媒体に対して、特定のライニングシステムと圧力に応じて約150〜200°Cまでの広い温度範囲で耐性があります。ライニングされたチャンバーはその範囲内でPN40定格を維持でき、この構成は塩酸および高温濃硫酸サービスでの標準的な選択肢となります。これはまさに当社が供給する構成であり、「 防食ライニングマグネチックレベルゲージ」として、PPまたはPTFEライニングとさまざまなフランジ規格で利用可能です。

ハステロイまたは他の合金を検討すべき場合

ライニングの温度または圧力限界を超える用途、または熱衝撃耐性や超高真空用途で固体金属表面が好まれる場合には、ハステロイC-276、チタン、モネルなどの計器用合金がチャンバーとフロートに使用されます。これらの材料は高価でリードタイムも長いため、ライニングオプションが使用条件を満たせない場合にのみ正当化されます。ほとんどの化学タンクでは、適切に選択されたPTFEライニングが合金コストの数分の一で同等の耐食性を提供するため、ライニング式ゲージが化学貯蔵タンクのレベル測定で主流となっています。

マグネチックレベルゲージの材料比較

以下の表は、腐食性サービスにおける4つの現実的なオプションをまとめたものです。ショートリストとして使用し、注文前に濃度、温度、圧力をメーカーに確認してください。

ライニングチャンバーの製造方法: 成形PTFE、ライニングPTFE、PFA

ライニングプロセスを理解することで、圧力と温度に関する現実的な期待値を設定できます。PTFEは鋼に溶接または接着できないため、ライニングチャンバーは、事前に成形されたPTFEライナーを鋼管に挿入し、ライナーをフランジ面に機械的にフレア加工して、相手フランジでクランプすることで構築されます。ライニングは通常わずか数ミリメートルの厚さであり、流量制限は無視できるほどで、チャンバー壁を完全に化学的に隔離します。

成形および焼結（ライニング）PTFE構造では、ポリマーが圧縮され焼結されて形状になり、優れた耐薬品性を発揮しますが、機械的強度は低くなるため、ライナーは圧力保持を鋼製シェルに依存します。PFAライニングは同様のフッ素ポリマーで、より容易に加工でき、わずかに高い温度能力とより滑らかな表面を提供します。一部のメーカーは、非常に大きな直径向けにルーズPTFEライニング、または最高の完全性のためにPFAオーバーPTFE複合材も提供しています。いずれの場合も、鋼製チャンバーが圧力を負担し、ライニングが腐食負荷を負担します。これが、ライニング付きゲージが妥当な温度でPN40定格を維持できる理由です。

フロート適合性、媒体密度、磁気カップリング

磁気式レベルゲージのフロート選択を支配する物理的制約は2つあります：媒体密度と磁気カップリング経路です。

媒体密度とフロート浮力。 フロートは、測定する液体よりも軽い場合にのみ機能します。標準的な磁気式レベルゲージのフロートは、約0.6〜0.8 g/cm³の最小密度の媒体向けに設計されており、特殊な低密度フロートは、軽質炭化水素向けに約0.45 g/cm³まで動作範囲を拡張します。液体密度がフロートの最小値を下回る場合、フロートは表面に浮かず、ゲージは誤った表示をします。そのため、見積もりを依頼する際は必ず媒体密度を明記してください。

フロート材質と腐食。 フロートは、チャンバーを攻撃するのと同じ化学薬品と適合する必要があります。PTFEライニングゲージでは、フロートは多くの場合PTFEで被覆されたステンレス鋼であり、磁石が保護され、接液面が不活性になります。PPライニングゲージでは、フロートは通常PPまたはPP被覆鋼製シェルです。

ライニングと磁気カップリング。 プラスチックライニングは磁場を遮断しません。PTFEとPPは非磁性であり、ライニング厚に相当する小さなエアギャップを追加するだけです。外部インジケータと内部磁石は、ライニングが一貫した厚さで製造され、フロートが自由に移動する限り、確実にカップリングします。これが、防食ライニング付き磁気式レベルゲージが、全金属製ユニットと同じ明確な視覚表示を提供できる理由です。

温度と圧力：ライニング付き計器のディレーティング規則

温度はライニング材料間の主な差別化要因であり、計器のディレーティング曲線を直接決定します：

• PPライニング： 80～100 °Cの最高連続温度。これを超えるとポリマーが軟化し、ライニングの寸法安定性が失われるため、PPライニング付きゲージは、温かい、軽度の腐食性サービスに限定されます。
• PTFEライニング： ライニングのグレードとプロセス圧力に応じて、最高150～200 °C。これは、プラントが遭遇するほとんどの高温酸サービスをカバーします。
• 圧力： チャンバーの定格はフランジ規格に従います。通常、DINシステムではPN16、PN25、PN40、ANSIシステムではClass 150またはClass 300です。すべての圧力容器と同様に、温度が上昇すると最大許容圧力は低下するため、特定の温度に対するディレーティング曲線を必ず確認してください。

標準ゲージのディレーティングが必要な高温媒体、またはプロセスがライニング限界を超えて動作する場合、高い定格のための 高圧マグネチックレベルゲージ 、またはプロセス流体の結晶化、重合、固化を防ぐために熱追跡が必要な場合の スチームジャケット付きマグネチックレベルゲージ が必要になる場合があります。

フランジ材料規格と接続オプション

接続フランジはゲージとタンクの間のインターフェースであり、容器のフランジ材料規格に一致する必要があります。ヨーロッパおよびアジアのプラントでは、一般的な規格はPN定格のDINです。北米のプラントでは、Class定格のANSI/ASMEです。フランジ材料規格は、フェース寸法、ボルトパターン、圧力クラスを定義し、ゲージはそれに合わせて製造する必要があります。ライニング付き機器では、ライニングがフランジフェースに広がるため、フランジボアとフェーシングは、ライナーを挟んだり裂いたりせずに受け入れるように機械加工する必要があります。化学タンクレベルゲージを指定する際は、タンクノズルサイズ、定格、フェーシングタイプを必ず提供してください。これにより、機器がボルトオンできる状態で供給されます。

信号出力：4-20 mA トランスミッタおよび遠隔監視

視覚式マグネチックインジケータは現場での読み取りに優れていますが、ほとんどのプラントではレベルを制御室で確認する必要があります。マグネチックレベルゲージは、さまざまな信号オプションに対応できます：4-20 mA トランスミッタ付きリードスイッチアレイ、より高精度なマグネストリクティブトランスミッタ、または警報およびインターロックポイント用の個別スイッチなどです。これらはチャンバーの外側の密閉エンクロージャに取り付けられるため、接液せず、計器の防食性能を損ないません。4-20 mA トランスミッタ出力付きの耐食性レベルゲージは完全なパッケージです：ライニングされたチャンバーが薬品に対応し、フロートが信頼性の高い位置を提供し、トランスミッタがPLC、DCS、またはSCADAシステムに信号を送り、遠隔監視とレベル警報を実現します。

FAQ

PTFEライニングされたマグネチックレベルゲージで塩酸を測定できますか？

はい。PTFEライニングされたマグネチックレベルゲージは、塩酸用途で最も信頼性の高い計器の一つです。PTFEはほぼすべての濃度の塩酸に耐性があり、ライニングされたチャンバーは、316Lゲージを数週間で破壊する孔食や腐食から鋼を保護します。酸の濃度、温度、圧力を指定し、フロートがPTFE被覆または同等の適合材料であることを確認すれば、ゲージは長年にわたって使用できます。

PPライニングとPTFEライニングのゲージの最高温度は？

PPライニングのマグネチックレベルゲージは、通常、連続運転で80〜100°Cが定格で、それを超えるとポリプロピレンのライニングが軟化します。PTFEライニングのゲージは、これを約150〜200°Cまで拡張し、高温の酸サービスに対応します。プロセスがライニングの限界より高温で動作する場合は、ライニングゲージを定格を超えて使用するのではなく、高圧または合金製の計器を検討してください。

ライニングはフロートやマグネチック表示に影響しますか？

いいえ。PPとPTFEは非磁性であるため、ライニングは磁気結合経路に薄く無視できるギャップを追加するだけです。外部インジケータとフロートマグネットは依然として確実に結合します。ライニングの実際的な影響は、フロート自体を適合材料（通常はPPまたはPTFE被覆鋼）で作る必要があることで、可動部品がチャンバーと同様に耐食性を持つようにします。

硫酸用に316Lとライニングゲージのどちらを選ぶべきですか？

濃度と温度によります。316Lマグネチックレベルゲージは、常温で約20%未満の希硫酸には許容されます。高温、濃硫酸、または発煙硫酸では、316Lは急速に腐食するため、PTFEライニングゲージが適切な選択です。不確かな場合は、化学組成、濃度、温度、圧力を当社のエンジニアに送信してください。適切な接液部材質を推奨します。

遠隔監視用に4-20 mAトランスミッタ付きのマグネチックレベルゲージを入手できますか？

はい。防食ライニング付きマグネチックレベルゲージは、4〜20 mAのトランスミッタ出力を備えて供給でき、オプションでHART通信にも対応し、ローカルの目視インジケータと併用できます。トランスミッタは外部に取り付けられ、プロセス流体に接触しないため、腐食リスクが増えることはありません。これにより、マグネチックレベルゲージの原理の機械的な簡素さと信頼性を維持しながら、PLCまたはDCSに連続的な遠隔レベルデータを提供します。

化学タンクに適した耐食性レベルゲージの選び方

マグネチックレベルゲージの材料選定は、画一的な選択ではなく、お客様の特定のプロセスに基づく判断です。316L製ゲージは、清浄で軽度の腐食性サービスに経済的です。PPライニング製ゲージは、電気めっきや水処理など、中温で中程度の腐食性サービスに適しています。PTFEライニング製ゲージは、塩酸、硫酸、その他の強力な化学薬品に対して、150〜200°Cまでの安全な標準選択です。当社はすべての構成を自社で製造し、国際規格に基づく完全な耐圧試験と材料証明書を提供しています。設置するゲージは、ご指定どおりの仕様であることを保証します。詳細は、当社の 証明書 および品質手順をご覧ください。新しいタンクのサイジングや、故障した計器の交換をご検討の場合は、化学組成、濃度、温度、圧力を当社のエンジニアリングチームに送信し、無料の材料推奨と見積もりをご依頼ください。適切な接液部材料、フランジ規格、信号出力を確認し、レベル測定がタンクと同じ寿命を持つことを保証します。これらの計器の適用に関する詳細は、 化学薬品貯蔵タンクのレベル測定 ガイドと、 化学薬品貯蔵タンク のアプリケーションページをご覧の上、本日お見積もりをご依頼ください。
