超音波による開水路流量測定：堰、フリューム、マニング式によるレベルから流量への変換

開水路流量測定とは、液体が重力により自由表面を大気に開放した状態で流れる水路、カルバート、または部分満管の管路における体積流量を求めることです。水路の形状が固定され既知であるため、流量は単一のレベル測定から推定できます。超音波レベル伝送器が基準点より上の水の高さ（ヘッド）を測定し、伝送器またはフローコンピュータが、設置された一次要素（Vノッチ堰やパーシャルフリュームなど）の流量式、または矩形水路や自然水路の場合はマニング式を使用して、そのヘッドを流量に変換します。このレベルから流量へのアプローチは、非接触でメンテナンスが少なく、一次要素が適切に設置されトランスデューサが正しく取り付けられている場合、通常±1〜2%の精度であるため、上下水道事業で指定されています。排水、灌漑用水、雨水を継続的かつ説明責任を持って測定する必要があるプラントにとって、ヘッドベースの超音波測定は依然として最も費用対効果の高い標準です。

開水路流量がレベルで測定される理由

開水路は水処理業界の至る所にあります。処理場の流入・流出水路、灌漑用水路と分水工、雨水放流口、そして公共下水道や受け入れ水域に放流される産業排水ラインです。開水路流れの決定的な特徴は自由表面です。満管の閉管路では流速測定と管の断面積から流量を計算できますが、開水路では流量の変化に応じて液面が上下し、そのレベルは既知の断面によって制御される場合、流量の直接的で再現性のある関数となります。

これがレベルベースの流量測定の重要な洞察です。既知の形状の水理制御構造物（水をクレスト越しに溢れさせる堰、またはスロートを通る流れを絞るフリューム）を設置すると、その構造物には上流の水位（ヘッド）と通過する流量の間に一意の関係が存在します。ヘッドを正確に測定すれば、可動部品がなく、流れに挿入するものもなく、詰まりや汚れの心配もない単純な計算で流量が得られます。これが、この方法が「 上下水道レベル測定 」のプラント流入から最終放流までの業務で主力であり続ける理由です。

この関係は、一般的な形式の流量式で表されます。 Q = C·h^nここで、Qは流量、Cは構造物の形状と使用単位に依存する係数、hは基準標高より上で測定されたヘッド、nは構造物の形状によって決まる指数です。これが、一次要素が正確な寸法で作られる理由でもあります。測定全体の精度は、既知の形状とヘッドの読み取り値から継承されます。

一次要素とその流量式

一次要素の選択は、開水路流量設備における最も重要な工学的決定です。要素が流量範囲、超音波伝送器が分解する必要のあるヘッド範囲、および測定の感度を決定するからです。WELKの「 開水路用超音波レベル流量計 は、一般的なすべての堰およびフリュームの標準流量式でプログラムされているため、トランスミッタは要素タイプを選択して寸法を入力するだけで設定できます。

Vノッチ（三角）堰

Vノッチ堰は、三角形の開口部を持つ薄い板で、水路を横切って設置され、すべての流れがノッチを通過します。その流量式は Q = C·h^2.5です。指数2.5により、低流量時の感度が優れています。これは、水位の小さな変化が流量の比例的に大きな変化を生むためです。そのため、Vノッチはパイロットプラント、薬注流量、灌漑分水、処理場の夜間流入水などの低流量用途に理想的です。トレードオフとして、高水位では分解能が低下し、越流頂は鋭利でゴミがない状態を保つ必要があり、水位はノッチから指定された上流距離（通常は最大水位の3〜4倍）で測定して、越流頂付近の低下曲線の影響を避ける必要があります。

長方形堰および抑制堰

長方形堰は、水平な長方形の開口部を持つ薄い板です。抑制長方形堰は水路の全幅にわたるため、端部の収縮が排除されます。収縮堰には垂直の端部収縮があります。流量式は Q = C·h^1.5で、Cには越流頂長と流量係数が含まれます。指数1.5は、水位範囲が適度な中・高流量に適しています。長方形堰は製作と校正が簡単ですが、一般的な堰の制限、すなわち上流での土砂堆積、越流頂の摩耗、越流頂下流での自由落下するナップの必要性を共有します。

パーシャルフリューム

パーシャルフリュームは、収束する入口、スロート、発散する出口を持つプレフォームされた開水路の狭窄部で、元々は灌漑用水路用に開発されました。その決定的な利点は、最小限の水位損失で動作し、上流の水がダムの背後に湛水する必要がないため、浮遊固形物や砂利を含む水を、堰が受けるであろう沈殿なしに処理できることです。自由流条件下での流量式は Q = C·h^1.55。1.55の指数は堰の指数よりも低く、パーシャルフリュームはより広い有効水頭範囲とより線形な応答を持ちます。水頭は収束部の特定の点で測定され、スロートから入口までの約3分の2の位置です。フリュームは自己洗浄し、夾雑物を通すため、廃水や雨水の用途で好まれる一次要素です。

パーマー・ボウルスフリューム

パーマー・ボウルス（P-B）フリュームは、インバートを上げてスロートを先細りにすることで、既存のパイプ（通常は直径150〜900 mmの円形下水管）内に収まります。多くの場合、管路を掘削せずにマンホール内に設置できるため、自治体が下水流量監視を改修する際に経済的です。その流量関係は Q = C·h^nであり、係数と指数は各パイプサイズごとに表にされています。指数は通常1.5に近いですが、直径によって異なります。P-Bフリュームはパイプを比較的自由流動状態に保ち、堰と比較して越流や上流の逆流を最小限に抑えますが、スロートが決して水没しないように、パイプ径と運転範囲に合わせてサイズを決定する必要があります。

矩形水路および自然水路のマニング式

堰とフリュームは、流れに既知の形状を課すため、一次要素です。しかし、すべての水路に設置できるわけではありません。長い灌漑用水路、自然河川、ライニングされた台形水路は、通常、マニング式で直接測定されます：

Q = (1/n) · A · R^(2/3) · S^(1/2)

ここで、nはマニングの粗度係数、Aは流れの断面積、Rは径深（面積を潤辺で割ったもの）、Sはエネルギー勾配で、水路勾配で近似されます。既知の幅の矩形水路では、面積と径深は単一の水深測定から計算できるため、超音波送信機はマニング式を連続的に解き、流量を直接出力できます。

精度には注意点が重要です。マニング式は定常で一様な流れを仮定していますが、現場で正確に満たされることはめったにありません。粗度係数は水路のライニング（コンクリート、土、芝、捨石）に応じて選択する必要があり、季節、藻類の繁殖、堆積物によって変動します。断面は代表的な長さにわたって一様でなければならず、勾配も既知である必要があります。これらの不確実性のため、マニング式に基づく流量測定は一般にレートの±5〜10%と見積もられます。これは多くの運用上および規制上の目的には許容できますが、堰やフリュームの設置よりも精度が劣ります。一次要素の設置が法外に高価または水理学的に妨害となる大規模な水路では、依然として標準的な方法です。

超音波送信機が水頭を測定し、流量に変換する方法

超音波レベル送信機は、水面に向けられたトランスデューサから高周波音響パルス（通常30〜90 kHz）を発射し、エコーの往復時間を計測し、測定距離を既知の設置高さから差し引いて液面レベルを求めることで水頭を測定します。トランスデューサは一次要素の基準点（堰のクレストまたはフリュームの床）の上の固定された高さに設置されるため、距離の読み取り値がその基準点からの水頭になります。水頭がわかると、送信機は選択された流量式を適用し、瞬時流量、積算体積、および流量に比例する4〜20 mA信号をプラントのPLCまたはSCADAに出力します。

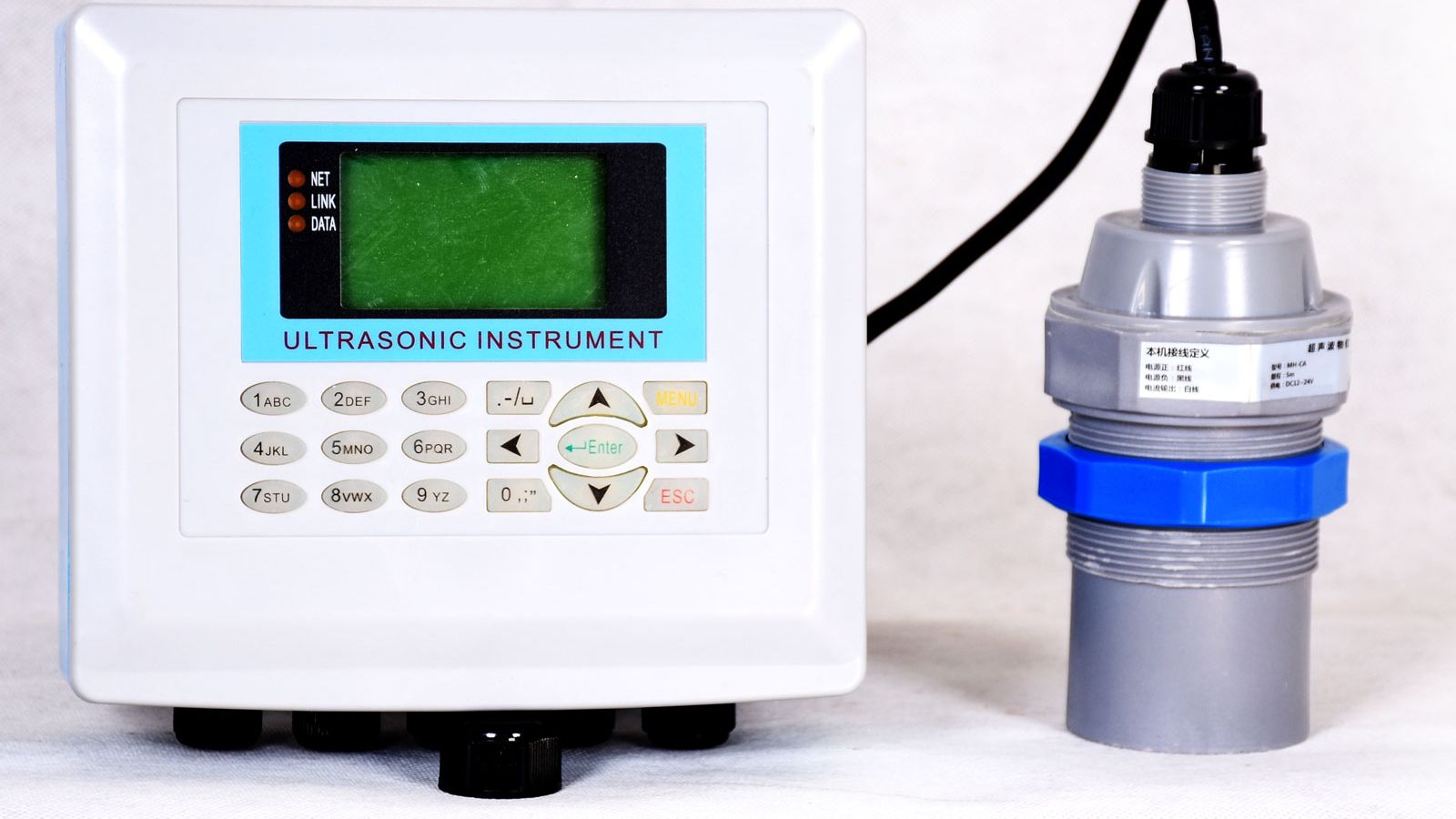

トランスデューサが液体に触れないため、このシステムにはインライン機器のような汚れ、腐食、圧力損失の問題がなく、流れを止めることなく水路の上に設置できます。信号出力には、ループ電源式の 2線式超音波レベル伝送器 が既存の制御ループに直接4～20 mAを供給し、一方 リモート表示付き分離型超音波レベル計 はトランスデューサを水路に、表示器をパネル室に置くことができ、これは電子機器を屋内に設置する必要があるフローサイトで一般的な構成です。

変換の精度は、一次要素（既知の形状）、ヘッド測定（レンジの±0.2～0.5%の超音波再現性）、および設置の3つに依存します。要素が正しくサイズ設定され、トランスデューサが正しく配置されていれば、システム全体の精度はレートの±1～2%が現実的です。

超音波トランスデューサの取り付け要件

トランスデューサの位置は、測定対象と同じくらい重要です。ヘッド測定ポイントは一次要素規格で定義されており、パーシャルフリュームでは収束入口の3分の2上流、堰ではクレストから指定された距離上流です。トランスデューサはこのポイントの真上に、水への明確で妨げのない音波経路を確保して設置する必要があります。

現場での実務では3つの取り付けルールが重要です。第一に、トランスデューサを要素や入口から十分に離し、乱流や表面波がヘッド測定に影響しないようにします。一般的には最大ヘッドの数倍の最小接近距離が必要で、リップルを抑えるために静水井がよく使用されます。第二に、機器のブランキング距離（トランスデューサ面の近接場デッドゾーン）の外に保ち、送信機が温度（音速を変化させる）を補正することを確認します。第三に、泡、曝気ゾーン、または砕けた高速水流に向けないようにします。これらはすべてパルスを散乱させます。流れが荒い場合や水路が深く狭い場合は、測定ポイントに接続された静水井またはバイパス井が最も信頼性の高い測定値を提供します。

超音波と他の流量測定方法の比較

レベルベースの超音波流量測定は、水産業で利用可能ないくつかの技術の1つであり、選択は精度、コスト、サイトの物理的制約の間のトレードオフです。以下の表に、最も一般的なオプションをまとめます。

ドップラー式および面積・流速計

ドップラー式流量計は、混入した粒子や気泡に音波を当て、ドップラーシフトから流速を計算し、通水断面積を掛けて流量を測定します。堰やフリュームが使用できない汚泥、スラリー、満管管路に対応でき、水路を変更せずに設置できます。欠点は、精度が仮定した流速分布に依存し、センサーが液中の粒子を必要とするため、清澄水では測定できないことです。標準的な精度は±2～5％ of rateです。

電磁流量計

電磁流量計は、導電性液体が磁場を通過する際に生じる誘起電圧を測定し、真の平均流速を得るもので、±0.5～1％ of rateと最も高精度な流量計の一つです。ただし、インライン型の満管専用機器であり、配管が満管で常に液体で満たされている必要があるため、重力式開水路には適用できません。ポンプ吐出管やその他の密閉満管配管に最適ですが、レベル計＋一次要素ステーションに比べて測定点あたりのコストが大幅に高くなります。

レーダー式および静水圧式の代替案

超音波が実用的でない場合（厚い泡、結露、または非常に長いレンジ）には、 開放水域用レーダー流量レベル計 が、マイクロ波レベル測定による同じレベルから流量へのロジックを提供します。レーダーは超音波よりも蒸気や一部の泡を透過しますが、同等の用途ではコストが高くなります。表面が乱れすぎて非接触測定が信頼できない場合、 水中投入式静水圧レベル伝送器 を静水井に設置し、圧力によってヘッドを測定できますが、濡れたセンサーはメンテナンスがより多く必要になります。レベル技術の完全な比較は、 水および廃水レベル測定センサー選定のガイドでご覧いただけます。

制限事項とその回避方法

レベルベースの超音波流量測定は堅牢ですが、エンジニアが設計時に考慮すべき明確な限界があります。

泡。 超音波パルスは泡によって散乱・吸収され、エコー消失や誤測定を引き起こします。軽くて安定した泡は、静水井や泡を切るトランスデューサー周波数で対応できることが多いですが、厚い泡や動く泡はレーダーや他の技術への切り替えを余儀なくされる場合があります。

固形物や異物。 堰は上流の流れをせき止めて砂利を沈殿させます。フリュームは自浄性がありますが、下水道では大きな布切れによって詰まる可能性があります。定期的な点検と、堰の場合は上流の堆積物除去が保守計画に含まれるべきです。

背水（せき上げ）。 フリュームや堰が下流側で水没すると、流れがクレストやスロートを越えて逆流し、自由流の流量式が成立しなくなり、表示流量が誤ります。設置は自由落下を可能にするか、またはステーションは2つ目のレベル測定を必要とする水没流計算に切り替える必要があります。

背水の影響。 測定ゾーンに達する下流レベル、潮位の影響を受ける放流口、または下流の障害物はすべて、水位-流量関係を歪めます。一次要素は、想定される全範囲にわたって自由流条件で動作するようにサイズと配置を決定する必要があります。

低水位での分解能。 べき乗則の関係により、水位範囲の下限では、小さなレベル誤差が大きな流量誤差を生みます。通常の流量が水位範囲の上位3分の2に位置するように要素をサイズ決定すると、精度が大幅に向上します。

FAQ

超音波開水路流量計の精度はどのくらいですか？ 適切に設置された一次要素とトランスデューサーを使用すると、システム全体の精度は通常、堰とフリュームでレートの±1〜2%、自然河川のマニング式測定では±5〜10%です。水位読み取り自体は通常レンジの±0.2〜0.5%で、不確かさのほとんどは構造物の形状と設置に起因します。

堰とフリュームの違いは何ですか？ 堰は流れをせき止めてクレストを越えさせる板で、上流に貯水池と水位損失を生じさせます。フリュームはスロートを通る流れを加速させる水路の狭窄部で、上流の貯水はほとんどありません。堰はより単純で安価であり、清浄で低流量に適しています。フリュームは沈殿物や破片をより容易に通過させ、下水道用途で好まれます。

超音波流量測定は、廃水中の泡や布くずに対応できますか？ 泡は超音波パルスを散乱させ、布くずはせきの頂部やフリュームのスロートを詰まらせる可能性があります。軽い泡は静水井で管理できますが、大量の泡や夾雑物を含む流れには、定期的な点検を行うパーシャルフリュームやパーマー・ボウルスフリュームが適しています。あるいは、レーダー式や面積流速式の技術に切り替えることも検討してください。

静水井は必要ですか？ 必ずしも必要ではありませんが、水面が波立っていたり、乱流があったり、空気が混入している場所では推奨されます。水位測定ポイントに接続された静水井またはバイパス井は、トランスデューサーにとって穏やかで安定した水面を提供し、高流量時や流入部の乱流が強い水路ではほぼ必須です。

超音波レベル流量測定は、電磁流量計の代わりになりますか？ 開水路や自然流下の流れの場合、はい、可能です。電磁流量計は配管が満管である必要があるため、これらの条件では使用できません。満管配管に電磁流量計が適用できる場合、より高精度（レートの±0.5～1%）ですが、コストも高くなります。判断は、流れが満管配管か開水路かによって決まります。
